真石漆施工完，雨淋后出现泛白发花问题

     春天是一个多雨的季节，在一些真石漆外墙工程中,一些真石漆涂层在雨淋后会出现泛白，发花涂层变得疏松，而在雨停后，经太阳一晒，涂层又恢复原来的颜色，造成这现象的原因是什么呢？

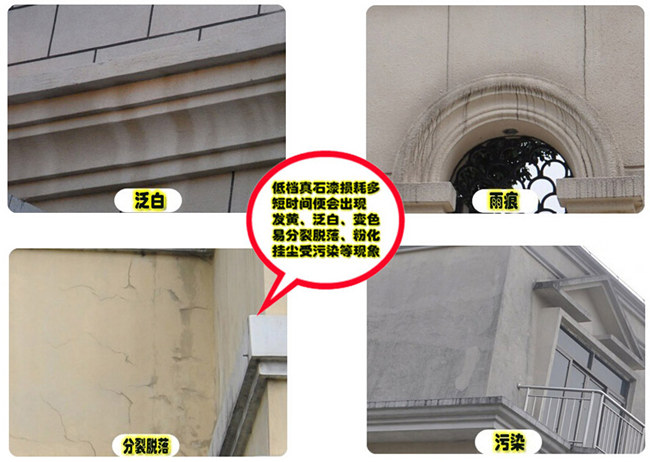

     一、真石漆泛白原因：

     1、真石漆涂层在正常干燥后，还存在着耐水性不良的情况，遇到连续下雨天气，长时间浸泡在水中的涂层就会出现发白变软、颜色变浅的情况，虽然在天气转晴、涂层干燥后颜色又基本恢复到原来状态，但是往复多次，颜色往往也会发生较大的变化。

     2、在温度稍低、湿度稍大的情况下，涂层干燥后发白。情况严重时，即使在同1个施工日，不同施工时段施工的涂层颜色会有大的差别。

     二、真石漆发花原因：

     1、涂膜在干燥中，由于所用的有机溶剂的沸点低，挥发太快，降低了涂膜的表面温度，会使部分水汽凝集在涂膜的表面形成白雾状，引起浑浊或是失光。

     2、施工现场空气湿度太高（相对湿度超过80%）

     3、涂料和稀释剂中含水，或压缩空气带入水分

     4、快干漆施工中使用大量低沸点的稀释剂，涂膜不但会发白，有时也会出现多空状和细裂纹

     5、凝集在湿膜上的水汽，会使涂膜中的树脂或高分子集合物部分析出，引起涂膜发白

     解决方法：

     上述两种情况，均与乳液自身的性能、涂层的耐水性有关系。乳液膜浸水发白，主要来自于乳液中内含的乳化剂发白，可以通过低皂聚合的方法，降低乳液中的乳化剂含量来改善;而乳液膜干燥不良发白，则说明乳液的干燥速度太慢，水分子释放太慢，可以通过在乳液合成中增加有机硅基团来改善。

     涂层的耐水性不好、吸收了水分后所引起发花技术原理上这是配方原因：选用的丙烯酸乳液在合成时需加入表面活性剂，有的厂家为了增加乳液的稳定性，所用的表面活性剂大大超量；有的厂家在制备真石漆时加入羧甲基纤维素、羟乙基纤维素等物质作为增稠剂，以及加入苯甲酸钠作为防腐剂。这些物质都是水溶性的或亲水的，涂料成膜后留在涂层中，就大大降低了涂层的耐水性能。

      北京东方新众承接：外墙真石漆、花岗岩片漆、仿大理石漆、氟碳漆、水包水、弹涂 平涂、质感漆、等工程！



北京东方新众承接：星级酒店、高档社区、别墅、政府机构、学校、医院、办公大楼、商场、体育馆、外墙翻新等工程！





声明：本文章资料和素材来源于网络，仅供学习交流，无意侵权，如有冒犯请联系我们删除，感谢理解。
