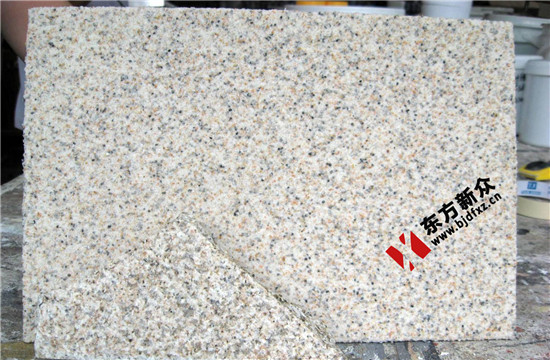

真石漆的涂层施工干固后十分坚硬

　　批刮腻子之前，应彻底清除疏松、起皮、空鼓、粉化的基层，然后去除灰尘、油污等污染物。用外墙腻子修补墙面，第一道局部找平，用腻子或填逢胶填补大的孔洞和缝隙，待腻子干燥后，局部打磨，再满批腻子使基层平整。腻子完全干燥后，进行打磨使基层平整。由于真石漆有一定的厚度，对基层的平整度要求不象薄质平涂那样高。

　　真石漆的涂层施工干固后十分坚硬，指甲不能抠动。一般的真石漆如果在良好的天气情况下施工三天后仍能用指甲抠动，应视为涂层太软。原因主要是选择的乳液不恰当。

　　它们在制备真石漆时，采取与制备乳胶漆相同的乳液，这就导致真石漆配方中的乳液含量较低，成膜时因大量砂石的存在使得涂层不够紧密。经涂料研发人员研究：用于真石漆制备的乳液的粘结强度不应低于3MPa，最低成膜温度不应低于15摄氏度。

　　由于真石漆的涂层较厚，一旦吸收了水份后，不容易在较短的时间内释放出来，因此造成外观发白，涂层内部疏松的结果。传化美莱真石漆ESE选用的成膜助剂：有机硅改性丙烯酸酯乳液（硅丙乳液）。在干燥后具有良好的耐水性，因此涂层在干燥后遇水不会发生发白的现象。







声明：本文章资料和素材来源于网络，仅供学习交流，无意侵权，如有冒犯请联系我们删除，感谢理解。
